Condensações

ELIMINAR CONDENSAÇÕES

O fenómeno da condensação do vapor de água numa parede de betão e a sua eliminação.

Para explicar o fenómeno da condensação do vapor de água nas envolventes de edifícios é necessário identificar 3 parâmetros:

1º - a temperatura em ambas as faces da envolvente;
2º - a humidade relativa ambiental em ambas as faces da envolvente;
3º - a permeabilidade da envolvente ao vapor de água.

Para medir as temperaturas ao longo da espessura da envolvente deve registar-se a temperatura do ambiente exterior, a temperatura ambiental interior e o coeficiente de transmissão térmica da envolvente. A partir destes dados é possível a elaboração do modelo estático do gradiente de temperatura no interior da parede envolvente e as temperaturas em ambas as suas superfícies.

A respectiva pressão de vapor será elaborada a partir das temperaturas no exterior e no interior e da correspondente humidade relativa. São estas que determinam a direcção do fluxo de vapor, quantificado em dependência da permeabilidade ao vapor da envolvente (modelo estático).
A cada temperatura corresponde uma pressão máxima de vapor, atingida quando o ar fica saturado de vapor, ou seja, quando alcança os 100% de humidade relativa. Quando se verifica este fenómeno, o vapor condensa e deposita-se sob a forma de água.

1º Gráfico

A) PAREDE DE BETÃO (empena em "Sistema Túnel")

Uma empena em "Sistema Túnel" consiste numa envolvente em betão na espessura de 15 cm. É do conhecimento geral que o betão é um bom condutor de energia térmica. A resistência térmica de uma envolvente em betão com 15 cm é de R= 0,25 m² K/W.
Tendo em conta um ambiente interior com 18º C e 70% de HR e um ambiente exterior com 5º C e 85% de HR (situação corrente no Inverno), verificam-se os seguintes gradientes térmicos e de pressão de vapor:

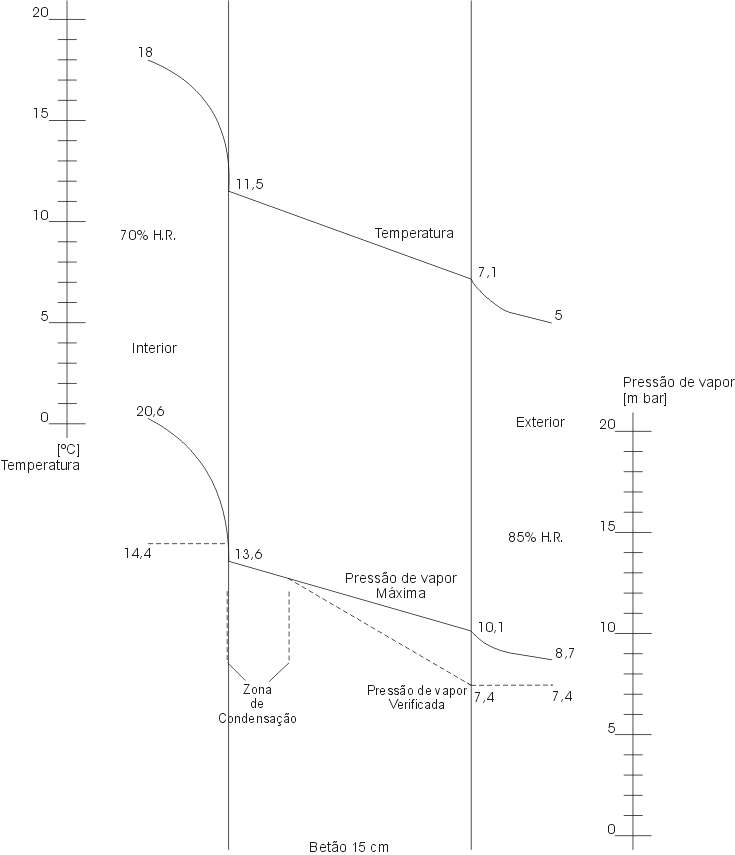

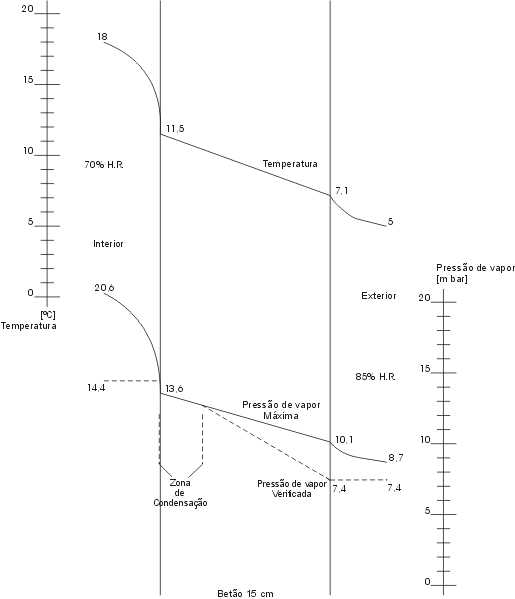

Exemplo I

Verificamos que a pressão do vapor de água no interior é superior à do exterior, pelo que o vapor tende a atravessar a envolvente em direcção ao exterior.
Por falta de isolamento, a temperatura na superfície interna da envolvente é tão baixa que o vapor presente no interior satura o ambiente junto dessa superfície, verificando-se, por consequência, a condensação do vapor sobre a mesma envolvente.
No estado líquido do vapor (água), a respectiva difusão processa-se com mais dificuldade, acumula-se na superfície interior e ensopa o respectivo revestimento, provocando bolor, descolagem de tintas, etc. - efeitos que todos conhecem em demasia.

B) Agravamento da situação através da impermeabilização pelo exterior.

Quando uma tela ou tinta impermeabilizante é aplicada pelo exterior interrompe o fluxo de vapor do interior para o exterior, sem alterar o valor do coeficiente de transmissão térmica.Perante temperaturas iguais, a consequência é a seguinte:

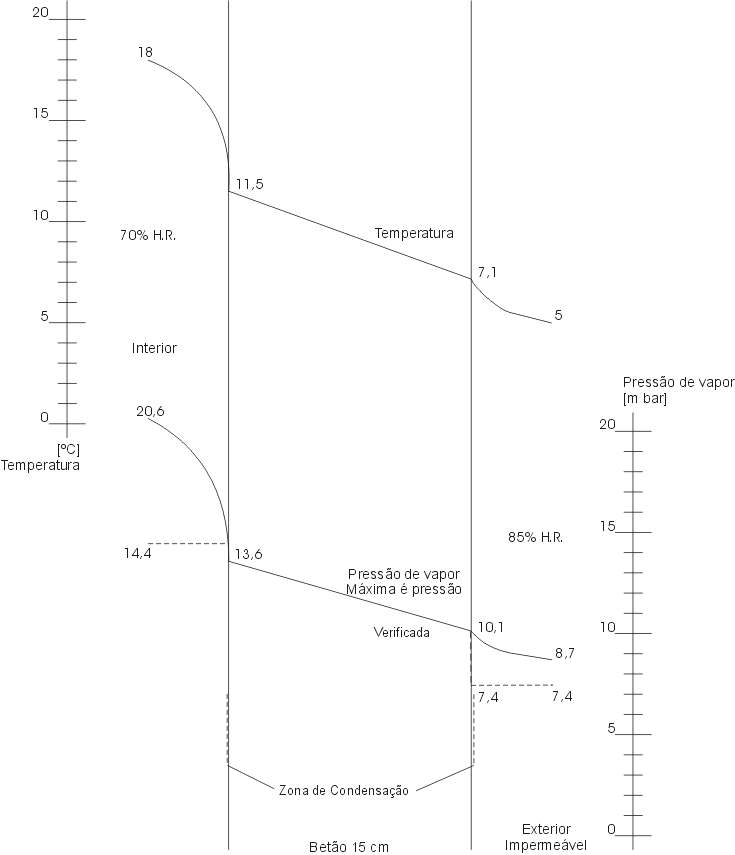

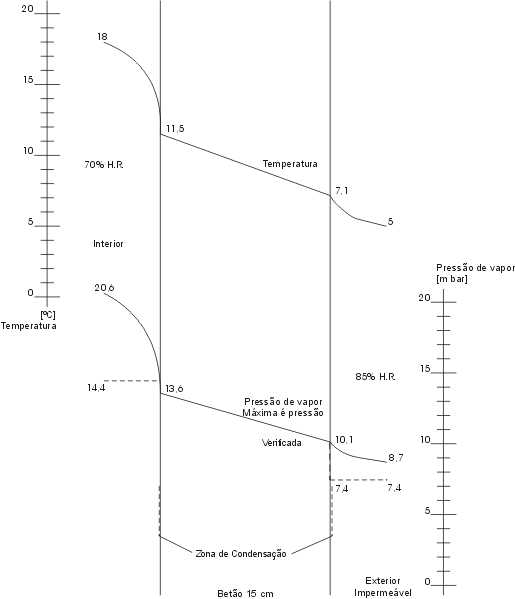

Exemplo II

Verificamos que se produz uma acumulação de água no interior da parede. Como a sua saída para o exterior é impedida por uma camada impermeabilizante, a água não encontra outra via senão a de retornar para o interior, conforme se verifica quando a pressão de vapor na envolvente é superior à do ambiente interior, situação que, em vez de ser corrigida, se agrava na Primavera quando a envolvente aquece.

C) A solução correcta:- isolar termicamente pelo exterior.

O Sistema DRYVIT® , isolamento térmico pelo exterior, consiste
* - numa camada de Esferovite M1 (na espessura necessária a calcular para obter a Resistência Térmica procurada, medida em m² K/W);
* - numa dupla camada de massas plásticas delgadas (Primário DRYVIT® )
* - armada com Tela Tecida de Vidro (150 g/m²) c/ tratamento anti- alcalino e
* - num duplo Revestimento hidrófugo e à prova de fissuração (Revestimento DRYVIT® em branco ou pigmentado, várias texturas).

Isolar termicamente pelo exterior com 40 mm de Esferovite M1 na densidade aparente de 15 kg/ m³(EPS 60):
faz subir a Resistência térmica para R = 1,10 + 0,25 = 1,35 m² K/W sem interromper o fluxo de vapor.

Isolar termicamente pelo exterior com 60 mm de Esferovite M1 na densidade aparente de 15 kg/ m³(EPS 60):
faz subir a Resistência térmica para R = 1,70 + 0,25 = 1,95 m² K/W sem interromper o fluxo de vapor.

Quando os valores de ambiente se mantêm inalterados, verifica-se o seguinte:

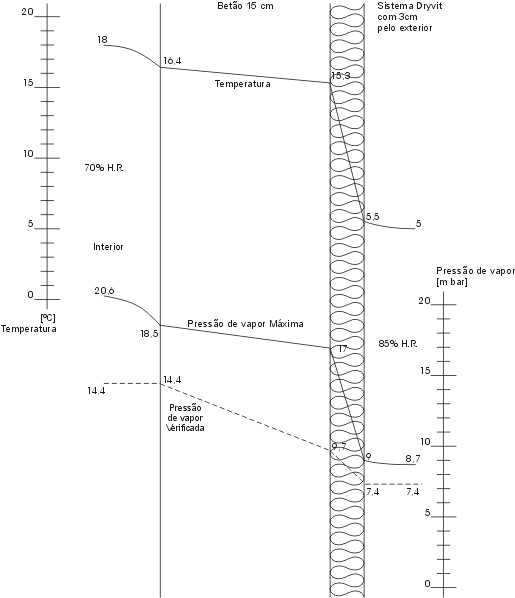

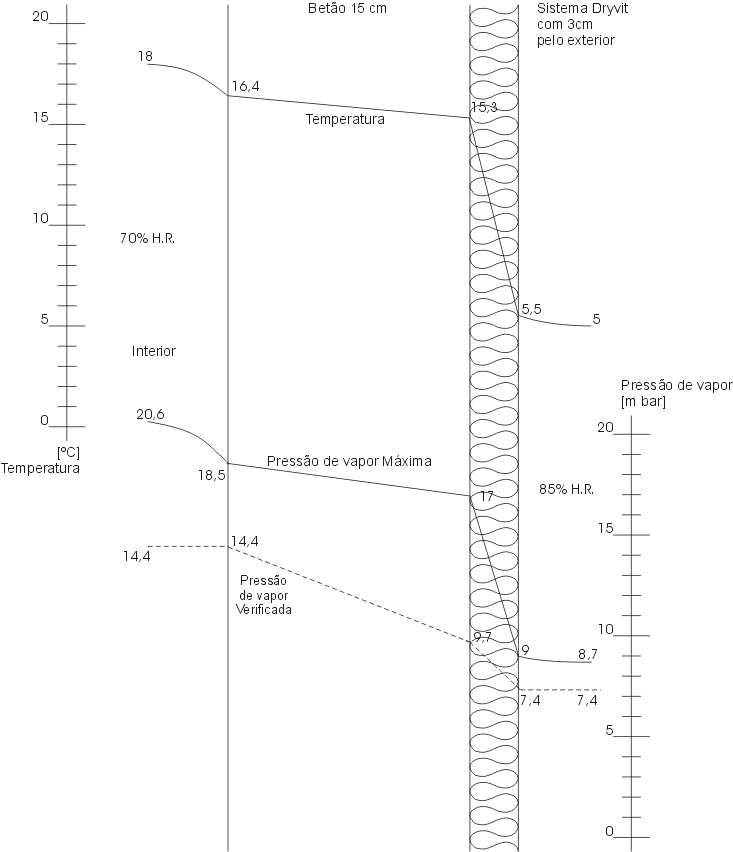

Exemplo III

- A temperatura da superfície interior da envolvente sobe significativamente, impedindo que a pressão de vapor dentro da parede atinja o seu valor máximo, pelo que não se verifica uma condensação do vapor de água.
- A constante vapo-transpiração para o exterior mantém a parede seca, não permitindo que se desenvolvam situações prejudiciais (como fungos).

CONCLUSÃO:

Como foi demonstrado, o fenómeno da condensação no interior de um edifício tem origem térmica e não é resolvido pela impermeabilização.

Quando o isolamento térmico é aplicado pelo exterior, além de eliminar a condensação, são obtidas ainda outras vantagens:

* no Inverno, uma subida de temperatura na superfície interna da envolvente;
* no Verão, uma baixa de temperatura da superfície interna da envolvente;
* um aumento de conforto térmico;
* uma redução do fluxo térmico, com a correspondente poupança de energia;
* um revestimento hidrófugo bastante durável que impede a fissuração das superfícies exteriores,
* uma diminuição dos movimento térmicos de edifícios envolvidos por um isolamento contínuo.

PROTEGER A ESTRUTURA EDIFICADA DAS FLUTUAÇÕES DE TEMPERATURA

O isolamento contínuo pelo exterior através do Sistema DRYVIT® protege o edifício na sua globalidade porque reduz a um mínimo quaisquer variações de temperatura sobre a estrutura. Consequentemente:

- evita fissuras, devido à menor flutuação térmica da estrutura. Obsta a que os diversos materiais atinjam temperaturas extremas;
- evita tensões excessivas graças à demora da dilatação ou retracção dos componentes;
- evita a fissuração de materiais com diferentes coeficientes de dilatação térmica;
- eis os motivos pelos quais o Sistema DRYVIT® garante a longevidade do edifício, além da importante redução de custos na sua manutenção.

Entre os materiais descobertos na segunda metade do século XX, o Esferovite, espuma rígida de poliestireno expandido, instalou-se no sector do isolamento térmico da Construção Civil (bem como no da respectiva decoração, em cenários teatrais, cinematográficos e televisivos).
Comprovaram os Laboratórios oficiais, tanto nacionais como internacionais, que o Esferovite possui uma durabilidade superior a 50 anos (entretanto com a opção não inflamável). A análise ao seu Ciclo de Vida integral prova que não contém tóxicos, nem contribui para o CO2; é permanentemente reciclável; não é solúvel em água, nem liberta substâncias para o ambiente; não constitui substrato ou alimento para o desenvolvimento de bichos ou de micro-organismos, não emite substâncias contaminadoras nem para a atmosfera, nem para a água, nem para o solo.
Isolar termicamente com Esferovite M1, tanto em edifícios novos como antigos, aplicado pelo exterior ou mesmo em caixa-de-ar, representa a melhor solução tendo em conta a relação custo/benefício.

VALORES DE CÁLCULO PARA MATERIAIS

Materias	Massa volúmica Kg/m³	Coeficiente Condutibil.Térmica W/mºC
Betão	2.400	1,75
Gesso	1.000	0,35
Reboco de cimento	1.900	1,15
Tijolo perfurado	1.200	0,4
Tijolo cheio	1.800	1,15
Pinho	500	0,15
Vidro	2.700	1,15
Aço	7.800	52
Alumínio	2.700	230
Materiais de Isolamento
Fibras de vidro/ minerais	30-200	0,41
Madeira aglomerada	350-400	0,1
ESFEROVITE (poliestireno expandido)	16-18	0,036
Poliuretano	30-80	0,030-0,042
Polietileno	30-50	0,05
PVC	50-100	0,04
Aglomerado negro de Cortiça	120	0,045

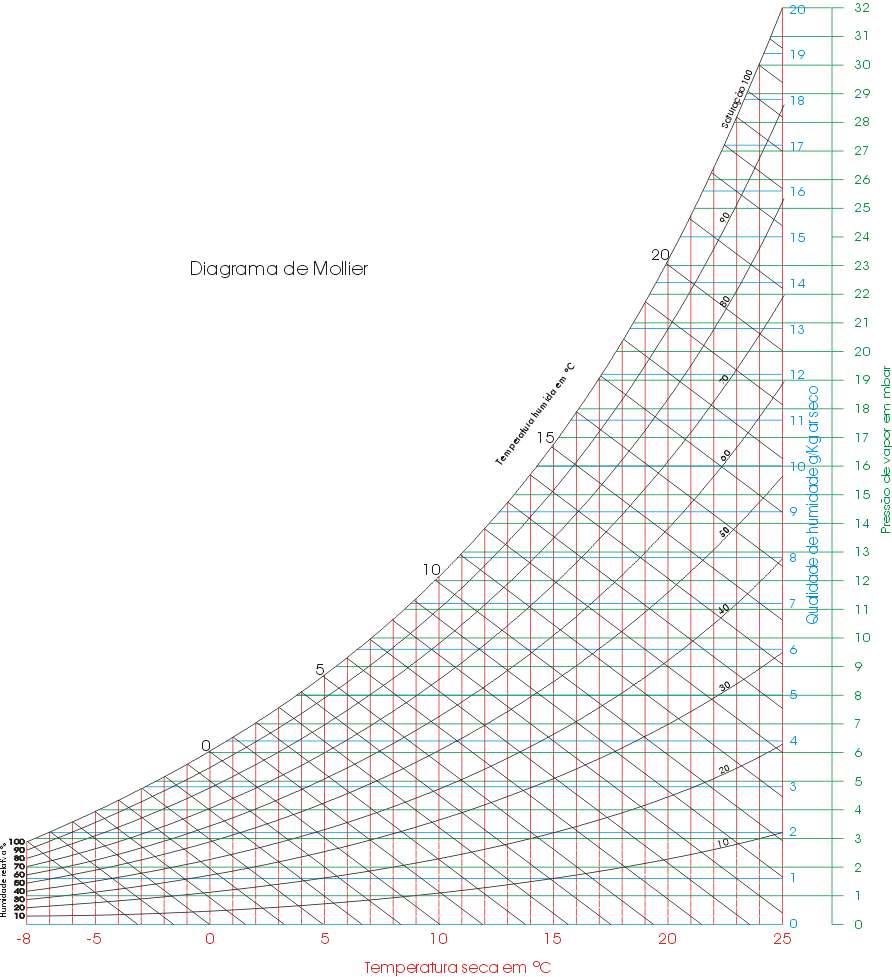

CONDENSAÇÃO DE VAPOR DE ÁGUA
A temperatura determina a s/ capacidade de absorção De vapor de água. P. ex. 20 º C absorvem 17,3 g/m³ de água 0 º C absorvem 4,8 g/m³ de água
Numa sala com 20 º C positivos e humidade relativa de 50%: o conteúdo máximo de humidade é 8 g/m³

Exemplo	Graus	Humidade Relativa	g/m³água
temperatura1	20 º C	100%	17,29
temperatura2	16 º C	100%	13,90
temperatura3	10 º C	100%	9,40
temperatura4	4 º C	100%	6,36
temperatura5	0 º C	100%	4,84
Ar ambiente	20º C	50%	8,65

PROPRIEDADES DO ESFEROVITE (EPS)
com densidade superior a 15 kg/m³ (EPS 60)

massa volúmica	15, 16, 18, 20, 25 kg/m³
Coef. de Condutibilidade térmica	0,035 Kcal/m hº (0,040 W/mºC)
Coef. de condutibilidade do vapor	20-60 µ
Absorção de água em 7 dias	0,4-2% do volume
Resistência a temperaturas elevadas
a curto prazo	100 º C
a longo prazo	85 º C
resistência mecânica
compressão aparente a 10%	0,7 - 1,1 kg/cm²
Inflamabilidade
tipo normal	inflamável
tipo M1	não inflamável
Classe M1, segundo E 365.1990 LNEC não inflamável	auto-extinguível

DADOS TÉCNICOS ESPECÍFICOS DO ESFEROVITE
Propriedades do Esferovite superior a 15 kg/m³

Massa volúmica	15 - 18 kg/m³
Coeficiente de condutibilidade térmica	DIN 4108	0,034 W/mº C
Permeabilidade ao vapor	DIN 52615	4,4 - 7,4 ng/Pa.m.s.
Absorção de água 7 dias (imersão)	DIN 53428	0,4 - 2% do volume
Resistência a temp. elevadas em º C	DIN 55424
curto prazo		100 º C
longo prazo		85 º C
Resistência mecânica (kPa)
Compressão aparente a 10%		78 kPa
Inflamabilidade	DIN 4102
tipo esferovite normal		inflamável
tipo esferovite M1 (B1) não inflamável segundo E 365-1990 LNEC		dificilmente inflamável

CARACTERÍSTICAS DE MATERIAIS ISOLANTES

	Lã de Vidro	EPS	XPS	Poliuretano
Densidade kg/m³	11/15	10/20	25/35	25/50
Condutibilidade Térmica mW/(mK) aos 20 º C	48/44	47/33	36/28	27 (exper.)
Compressão kPa		40/90	150/300	150
Absorção de água % em volume	Sim	01/3	0,1/0,5	2
Resistência à Difusão	aprox. 1	20/70	80/200	30/100
Manipulação	Prudência !	inócua	inócua	prudência !
Reacção ao fogo	M0/ M4	M1/M4	M1	M1/M2/M3
